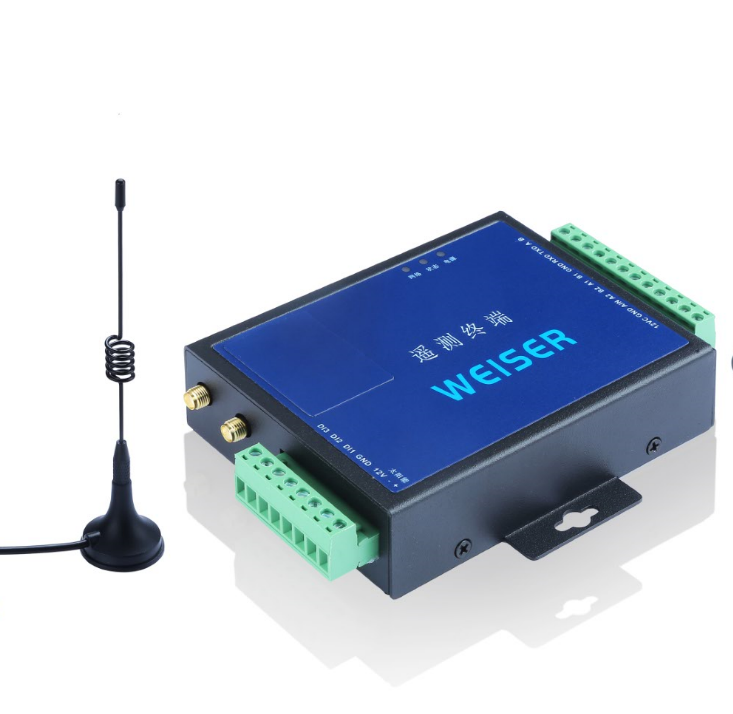

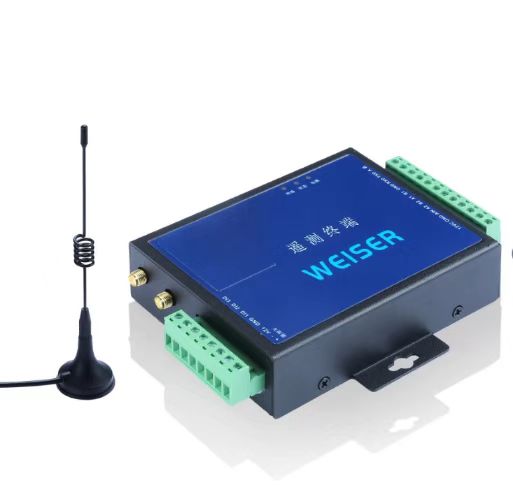

YD-1003型遙測終端機（MINI版）

我公司生產YD-1003型遙測終端機（MINI版）是基于移動、電信、聯通三大運營商2G、3G、4G網絡通信終端、主要針對氣象、環保、交通、水利水文等行業部門的工業應用。

一、 產品功能

Ø 支持4G路由，實時視頻通訊

Ø 功耗設計，休眠情況下整機電流<10ma。

Ø 支持中國移動、中國聯通、中國電信三大運營商網絡。

Ø 內外看門狗技術，確保系統不死機。

Ø 支持3路485，1路232，3路DI，1路AI，1路電源輸出。

Ø 支持Modbus協議，可以抄讀智能水表、水位計等多種儀表。

Ø 支持透傳模式，方便上位機實時抄表。

Ø 支持數據超限加報機制，數據超過閾值時可以通過短信或GPRS或衛星加報。

Ø 支持電壓檢測，可以隨時了解終端當前電池電壓。

Ø 的實時時鐘并自帶后備電池，同時支持遠程校時。

Ø 內部已集成《水文監測通信規約》，其余協議可根據用戶需求定制。

Ø 支持中英文短信功能。

Ø 支持軟件遠程升級。

Ø支持雙頻GSM/GPRS/CDMA，支持短信息、GPRS/CDMA通信、衛星通信。

Ø內嵌TCP/IP協議棧，通過移動G網進入公共互聯網，終端無需主機即可通信，更加方便地集成到您的系統中。

Ø支持靜態固定IP，任何地點的任何一臺接入公共互聯網的具有固定IP或者動態域名的計算機經過授權，均可接收本設備發送的數據。

Ø可以同時向1～4個靜態固定IP發送數據

Ø支持主備數據傳輸通道，GPRS通信為主數據通道，短信息和衛星通信為輔助備用數據通道。

Ø具有雨量檢測GPRS模塊、水面蒸發量檢測GPRS模塊、水位檢測GPRS模塊以及綜合兩種以上設備的綜合檢測GPRS模塊等等。RTU也可以連接具有開關量輸出、串行通訊接口輸出等傳感設備。檢測模塊可以根據設置定時、定量采集，定時自動上報數據，遠程召測。

ØRTU配合雨量計、水位計等測量傳感器組成水文信息觀測站，采集的水文數據通過GPRS通信網實現信息傳輸。其性能符合無線電管理規定和技術標準，以及水文測報遙測裝置相關標準要求。

ØRTU配合流速儀、流量計用于測量河流湖泊水庫等流量數據。

ØRTU自帶數據記錄功能，通過設置或者編程可以實現定時、定量記錄存儲。記錄數據掉電不丟失。記錄數據可以現場或遠程讀取。

Ø設備采用移動G網時鐘或服務器時鐘作定時，不需要定期校準。如果傳感設備具有實時時鐘（如數字雨量計），也可使用傳感設備時鐘作定時，并且可以自動對傳感設備時鐘校準（需傳感設備支持）。

ØRTU采用定時連接發送數據模式，不需要實時在線，每月累計流量小，費用低。

Ø設備按照低功耗設計，蓄電池供電，小型太陽能板充電，適合野外無電源供應的環境使用。

Ø采用電源技術，供電電源適應范圍寬，設備，可安裝于室內或室外環境。

ØRTU帶有1路電源輸出，可為傳感設備提供工作電源。

Ø優化電磁兼容設計，適合電磁環境惡劣和要求較高的應用需求。

Ø采用金屬外殼，體積小，重量輕，美觀堅固，適合嵌入式應用。

二、主要技術參數

1.頻率范圍：EGSM900/GSM1800雙頻

2.占用帶寬：＜200Khz。

3.發射功率：33/30dbm ±2db。

4.調制方式：GMSK。

5.發訊方式：定時/定量，喚醒召測。

6.通信接口：3路485接口，1路232接口，3路DI接口，1路AI接口，1路電源輸出。

7.供電電源：7V～35V直流，標準情況下使用12V，工作電流1A。

8.工作溫度：-10°C～+45°C

9.電源輸出：輸出電壓等于供電電源電壓-0.3V，輸出電流＜1A。

10.電磁兼容：

（1）抗浪涌干擾：1.2/50us差�！�2KV,共模差模±4KV；

（2）抗靜電能力 ：接觸放電 ±8KV；

（3）抗脈沖群干擾： 5/50ns±4KV。

11.工作環境：相對濕度＜95%(40℃)。

12.尺寸重量：外形尺寸（長×寬×高）：123×90×30(mm)，重量：＜150g（不含天線）。
